Description
極致音樂性主導設計分離式解碼 完全自主設計研發
獨家專利「TEAC Reference Discrete DAC: TRDD 5」
輸入至 UD-507 的所有數位訊號，皆透過 FPGA 內建的Delta-Sigma調變器，搭載獨家演算法，以 64bit/512Fs 規格進行運算處理，並由每聲道 16 組元件轉換為類比訊號（每組元件包含一對邏輯電路與採用高精度電阻的低通濾波器）。DSD 訊號採直接處理方式；PCM 訊號則透過Delta-Sigma調變器轉換為 1-bit 訊號後，輸出為高品質的類比訊號。本機實現了 22.5MHz DSD 與 384kHz/32bit PCM 的高規格重播。此外，您可依據個人聽感喜好，選擇「多電平（Multi-bit）Delta-Sigma」或「1-bitDelta-Sigma」兩種運作模式。
在 USB 音訊重播方面，本機支援 USB 非同步傳輸模式。此模式不依賴訊號源電腦端不穩定且充滿雜訊的時鐘，而是透過 UD-507 內部生成的高精度晶體振盪器時鐘進行同步，精準控制 PCM 與 DSD 數據傳輸。內部時鐘系統配置了 44.1kHz 系與 48kHz 系兩組專用時鐘。針對取樣頻率為整數倍的輸入訊號，各別採用了具備低相位雜訊特性的音響級高精度水晶振盪器，大幅降低時基誤差對音質的影響，忠實還原原始聲音。此外，UD-507 亦配備 10MHz 外部時鐘輸入端子，可與外部主時鐘訊號進行同步。透過與更高精度的外部時鐘同步，將能進一步升級系統，實現更高層次的音樂重播表現。
雙單聲道電路架構
D/A 轉換部分採左右聲道獨立設計，並於類比輸出級全程採用奢華的雙單聲道電路配置。此種雙單聲道架構，藉由為每個聲道配置獨立的單聲道電路，能有效防止左右聲道訊號間的相互干擾，完美重現兼具寬闊空間感與3D立體感的音樂音場。
全平衡訊號傳輸
從 D/A 轉換級至最終輸出級，左右聲道的類比輸出訊號全程採全平衡傳輸。此設計大幅提升了訊噪比並擴展動態範圍，能純淨地重現高解析音源中所蘊含的空間資訊。
搭載兩顆大型環形鐵心變壓器 / 無負回授電源電路
UD-507 為類比訊號（包含 DAC 的類比部分）與數位處理電路板，各別配置了一顆專用的環形鐵心變壓器。藉由將類比與數位電源供應區塊完全分離，徹底杜絕相互干擾，顯著提升類比訊號的純淨度。此外，類比電源電路更採用無負回授電路設計，實現更富音樂性的聲音重播表現。
搭載類比音量控制的前級功能 —— 4 組數位輸入與 2 組線性輸入（RCA/XLR）
UD-507 配備同軸與光纖數位輸入各兩組，以及 RCA 與 XLR 類比輸入，使其不僅能作為 USB DAC 使用，更能勝任高品質類比前級擴大機的角色。
在音訊訊號路徑上，採用了「TEAC-QVCS」四重音量控制系統，此技術運用由左、右、正、負（L+、L–、R+、R–）四路獨立電路構成的可變增益控制器。藉由將其配置於音訊路徑上，能大幅縮短訊號路徑，從而防止因訊號繞行所導致的音訊劣化。此外，TEAC-QVCS 亦提供以 0.5dB 為級距的精細音量調節，讓您能精確設定最適合您音響系統與耳機的音量電平。
UD-507 搭載了「TEAC-HCLD2」輸出緩衝電路，此為 TEAC-HCLD（TEAC High Current Line Driver）電路的改良進化版本。此設計強化了對類比輸出電路至關重要的電流傳輸能力。每個聲道皆採正負兩路雙電路架構，並選用具備高電流傳輸能力的鑽石緩衝放大器（Diamond Buffer Amplifiers）作為線性驅動器。在平衡輸出時採差動驅動，非平衡輸出時則採並聯驅動。藉由提升電流供應能力，能將音訊訊號的動態毫無減損地完整傳送。
配備 4-Pin XLR 與 Pentaconn 端子，支援平衡/主動式接地切換的耳機擴大機
UD-507 搭載專用耳機擴大機，每聲道採用正負獨立、共計四組的鑽石緩衝電路（Diamond Buffer Circuits），可支援平衡耳機連接。即便是 600Ω 的高阻抗耳機亦能從容驅動，徹底釋放各類型耳機的潛能。此外，本機支援「主動式接地」驅動方式。此模式運用平衡電路架構原理，藉由擴大電路強制將冷端電位驅動至 0V。由於接地電位始終鎖定於 0V，此方式不僅比一般將冷端接地的做法更趨理想，更能有效抑制來自電源的哼聲干擾。伴隨更低的底噪，系統背景益發寂靜，讓聆聽者能更親密地感受演出者的氣息與細膩的聲音紋理。
MQA (Master Quality Authenticated) 是一種高品質音訊編碼技術，能實現與錄音室母帶同等級的高音質重播。UD-507 搭載 MQA 解碼器，能以高達 5 微秒的精密度控制 D/A 轉換波形，藉以還原忠實於原始錄音的類比波形。透過大幅降低當聲音瞬間發生或聲壓差異極大時容易產生的「聲音模糊」現象，能實現人耳聽感上彷彿原始聲音般的重播效果。
由於本機內建全解碼器，除了檔案與網路播放外，亦可對來自數位輸入端的 MQA 數據進行解碼。只需將 CD 播放機的數位輸出連接至 UD-507，即可進行 MQA CD 的重播。
升頻功能
本機採用「RDOT-NEO」（Refined Digital Output Technology NEO）升頻技術，能平滑地補強 PCM 數位音訊訊號，並將取樣頻率升頻轉換為 2 倍、4 倍或 8 倍（最高 384kHz）。RDOT 係運用基於「流暢邏輯」的類比插值演算法，此技術旨在還原並重播 44.1kHz/48kHz 數位格式中遺失的 20kHz 以上頻段。系統會根據讀取的資訊，在波形取樣點之間生成類比性質的補差數據，進而演算並生成 20kHz 以上的聲音數據。
藍牙接收支援 LDAC、aptX™ HD 高音質傳輸與多點連接功能
UD-507 支援可傳輸高解析音訊（96kHz/24bit）的 LDAC™ 與 LHDC 編碼，以及支援 48kHz/24bit 傳輸的 Qualcomm® aptX™ HD。此外，亦支援 AAC、Qualcomm® aptX™ 與 SBC 等通用編碼，讓您能輕鬆享受來自智慧型手機與 DAP（數位音訊播放器）的高音質無線重播。本機亦支援多點連接功能，允許同時無線連接兩台裝置，並可在兩者間無縫切換聆聽。
當透過 USB 傳輸高解析音源的龐大數位數據時，發送端電腦與接收端 USB DAC 之間的處理負載往往會出現大幅波動，進而可能導致跳音或其他傳輸問題。透過採用「Bulk Pet」USB 傳輸技術，能將固定量的數據以穩定的速率進行傳輸，藉此平均雙方的處理負載，實現穩定的數據傳輸。由於電腦負載狀態的變化亦會影響音質表現，本機提供四種預設傳輸模式，讓您能依據喜好選擇最佳的音質設定。
極致考究 精湛設計
極致講究的制振設計
針對容易產生振動的變壓器，採用了從底板懸吊的「懸浮式結構」。為了防止振動傳導至電路板，在結構設計上將固定電路板的螺絲數量減至最少。底座部分採用了 TEAC 獨家開發的新一代「Stressless Feet v2」避震腳墊。透過在底板與腳墊之間保留間隙的全新機構設計，徹底抑制影響音質的振動。此外，更採用了 2.8mm 厚度的頂板，進一步提升整體的制振效果。
免費提供支援 Windows 與 Mac，可重播 22.5MHz DSD 的「TEAC HR Audio Player」播放器
這款免費提供的專用軟體，讓您能透過 Windows 與 Macintosh 電腦，輕鬆播放代表次世代高解析音源規格的 22.5MHz DSD 與 384kHz/32bit PCM。
只需啟動軟體並選擇透過 USB 連接的 UD-507，即可以最佳條件確實地傳輸數位音訊數據。由於本軟體係專為本機設計，您無需擔心 USB 音訊設定時常見的困擾，諸如「雖然識別出 USB DAC 卻沒有聲音」或「輸出聲音被降頻」等問題，皆能迎刃而解。
| 支援格式 | |
| USB輸入 | |
| PCM | 16/24/32 bit 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k Hz |
| DSD | 2.8M/5.6M/11.2M/22.5M Hz |
| 數位同軸輸入 | |
| PCM | 16/24 bit 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz |
| DSD | 2.8MHz (supported with 176.4kHz/24-bit DoP format) |
| 數位光纖輸入 | |
| PCM | 16/24 bit 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz |
| DSD | 2.8MHz (supported with 176.4kHz/24-bit DoP format) |
| DAC部分 | |
| USB DAC | In-house designed Discrete DAC TRDD5 |
| 升頻 | up to 384kHz/32-bit PCM, 22.5MHz DSD |

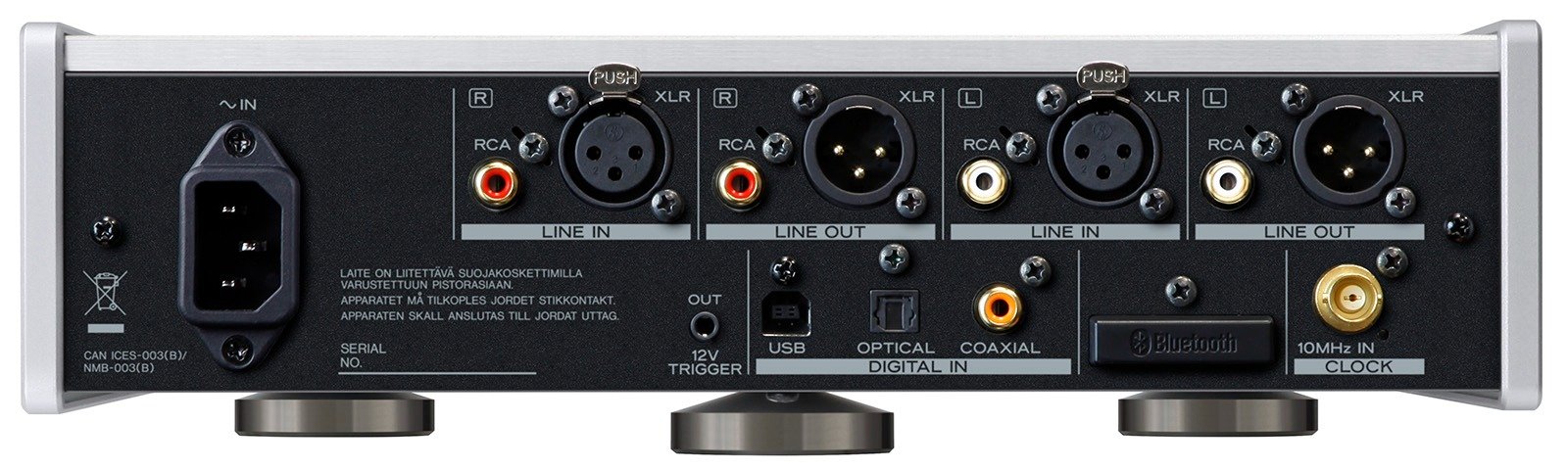

| 音頻輸入 | |
| USB | USB Type-C port × 1 USB Type-B port × 1 |
| USB 版本 | 2.0 |
| 傳輸模式 | 非同步模式傳輸, Bulk Pet |
| 兼容軟體 | TEAC HR Audio Player (Windows, Macintosh) |
| 數位同軸(後面板) | RCA pin ×1 (鍍金) |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 數位光纖 (後面板) | TOS-link ×1 |
| 輸入電平 | -24.0 to -14.5dBm 峰質 |
| 類比 (平衡式) | XLR ×1 對 (鍍金) |
| 輸入阻抗 | 50kΩ |
| 輸入靈敏度 | 5Vrms |
| 類比 (非平衡式) | RCA pin ×1 pair (鍍金) |
| 輸入阻抗 | 24kΩ |
| 輸入靈敏度 | 2.5Vrms |
| 藍芽® | |
| Bluetooth® 版本 | 4.2 |
| 輸出級 | Class2 (Range: approx. 33ft/10m) |
| 支援格式 | A2DP, AVRCP |
| 內容保護 | SCMS-T |
| 支援解碼 | LDAC™, LHDC, Qualcomm® aptX™ HD, aptX™, AAC, SBC |
| 儲存配對裝置數量 | 最多 8 個 |
| 支援多點連接裝置 | 最多 2 個 |
| 音頻輸出 | |
| XLR 平衡式端子 | XLR ×1 對 (鍍金) |
| 最大輸出電平 | 1kHz, full scale, into 10kΩ |
| 0dB設定 | 2.0Vrms |
| +6dB設定 | 4.0Vrms |
| 輸出阻抗 | 40Ω |
| RCA 非平衡式端子 | RCA pin ×1對 (鍍金) |
| 最大輸出電平 | 1kHz, full scale, into 10kΩ |
| 0dB 設定 | 2.0Vrms |
| 輸出阻抗 | 20Ω |
| 耳機輸出 | |
| 端子 1 | 6.3mm 立體聲TRS插孔 x 1（鍍金） |
| 端子2 | XLR 4pin jack ×1 (gold-plated) |
| 端子3 | 4.4mm 5 極插孔“pentaconn”x 1（鍍金） |
| 最大輸出 | |
| 平衡式連接時 | 1200mW + 1200mW (into 100Ω) |
| 有源 GND 連接時 | 900mW + 900mW (into 32Ω) |
| 非平衡連接時 | 900mW + 900mW (into 32Ω) |
| 相容阻抗範圍 | 16 to 600Ω |
| 時脈部分 | |
| 外接時脈輸入 | |
| 端子 | BNC (鍍金) |
| 輸入取樣率 | 10MHz |
| 輸入阻抗 | 50Ω |
| 輸入電平 | 方波: 等同於TTL電平 正弦波: 0.5 ~ 1.0 Vrms |
| 外部控制 | |
| 12V 觸發輸出 | |
| 端子 | 3.5mm Monaural Mini jack × 1 |
| 輸出電平 | 12V |
| 最大電流供應 | 100mA |
| 音頻性能 | 192kHz/24bit PCM 輸入, RCA 輸出, DAC mode MULTIBIT |
| 頻率響應 | 5Hz to 70kHz (+1/–6 dB) |
| 總諧波失真 | 低於0.01% (1kHz, LPF: 20Hz to 20kHz) |
| S/N噪訊比 | 高於105dB (A-weight, 1kHz) |
| 電源供應 | AC 120V 60Hz |
| 消耗功率 | 18W (0.4W待機時) |
| 尺寸 (包含突出部分) | 290(W)×85(H)×249 (D) mm |
| 重量 | 4.9kg |
| 附件 | 電源線, 遙控器 (RC-1341), AAA 遙控器電池 × 2, 腳墊 × 3, 使用者說明書 (含保固卡) |
* 設計和規格如有更改，恕不另行通知。
升頻表
| 輸入頻率 | 升頻頻率 | ||||
| Coax/Opt | USB | off | 2Fs | 4Fs | 8Fs |
| 32kHz | – | ※ 32kHz | 64kHz | 128kHz | 256kHz |
| 44.1kHz | 44.1kHz | ※ 44.1kHz | 88.2kHz | 176.4kHz | 352.8kHz |
| 88.2kHz | 88.2kHz | ※ 88.2kHz | ※ 88.2kHz | 176.4kHz | 352.8kHz |
| 176.4kHz | 176.4kHz | ※ 176.4kHz | ※ 176.4kHz | ※ 176.4kHz | 352.8kHz |
| – | 352.8kHz | ※ 352.8kHz | ※ 352.8kHz | ※ 352.8kHz | ※ 352.8kHz |
| 48Hz | 48Hz | ※ 48kHz | 96kHz | 192kHz | 384kHz |
| 96kHz | 96kHz | ※ 96kHz | ※ 96kHz | 192kHz | 384kHz |
| 192kHz | 192kHz | 192kHz | ※ 192kHz | ※ 192kHz | 384kHz |
| – | 384kHz | 384kHz | ※ 384kHz | ※ 384kHz | ※ 384kHz |
※ 無升頻
* 最大升頻速率為 8Fs
